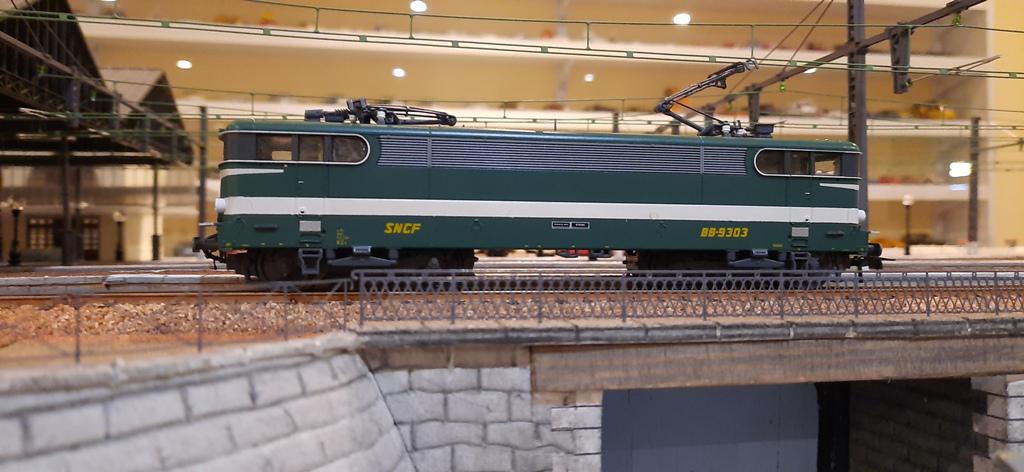

Sonorisation d'une BB 9300 Roco

Par Francis GINESTE

Cette page a pour but de décrire la marche que j'ai suivie pour sonoriser la BB9303.

Cette locomotive ne possédant pas d’interface pour décodeur, j’avais prévu de remplacer la platine d’origine par une platine Miniature Passion MPPE 401 avec une interface NEM652 (8 broches) car ce modèle de première génération possède un châssis plus épais qui ne permet pas le montage d’une platine avec interface NEM658 (PluX22)

La platine MPPE 401 étant en rupture de stock depuis plus d’une année je me suis décidé à en réaliser une sur du veroboard d’essai.

Usinage du châssis pour loger le décodeur
Pour loger le décodeur sous la platine, on réalise deux usinages dans la partie avant haute du châssis.
Dimensions 1.5 x 25 x 6 mm

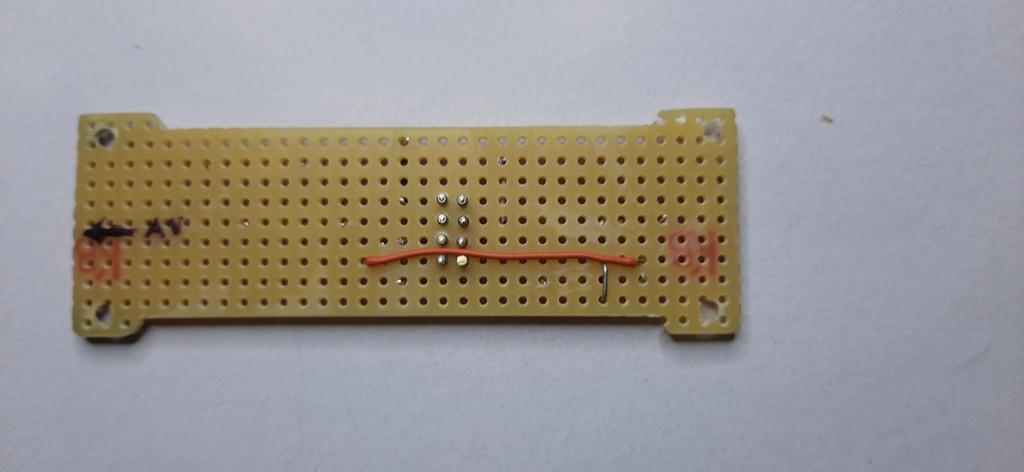

Réalisation de la platine
L’interface NEM 652 (8 broches) est réalisée avec des contacts tulipe collées dans le CI et soudés sur les pistes.

Recto

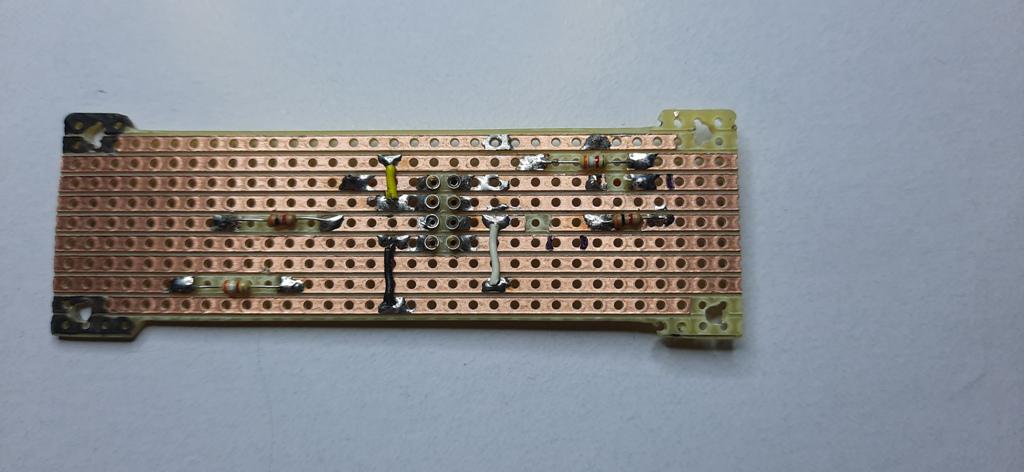

Verso

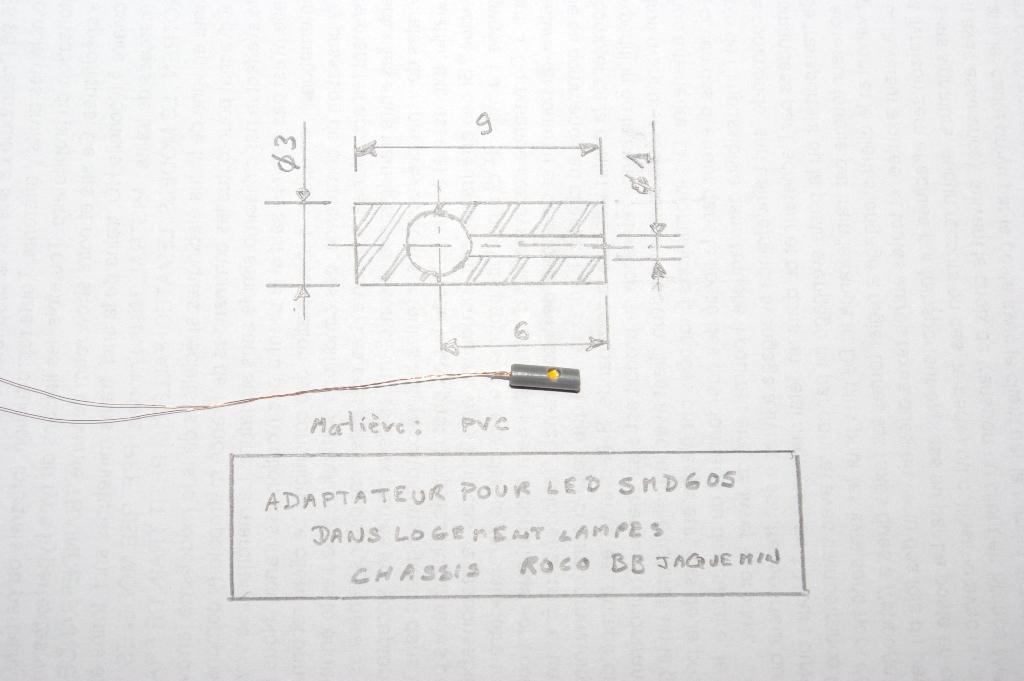

Réalisation des supports de LED’s.
Les supports de LED sont réalisés dans une chute de grappe plastique de maquette diamètre 3 mm
La LED est collée dans ce « tube » support avec de la Micro Kristal Klear de Microscale.

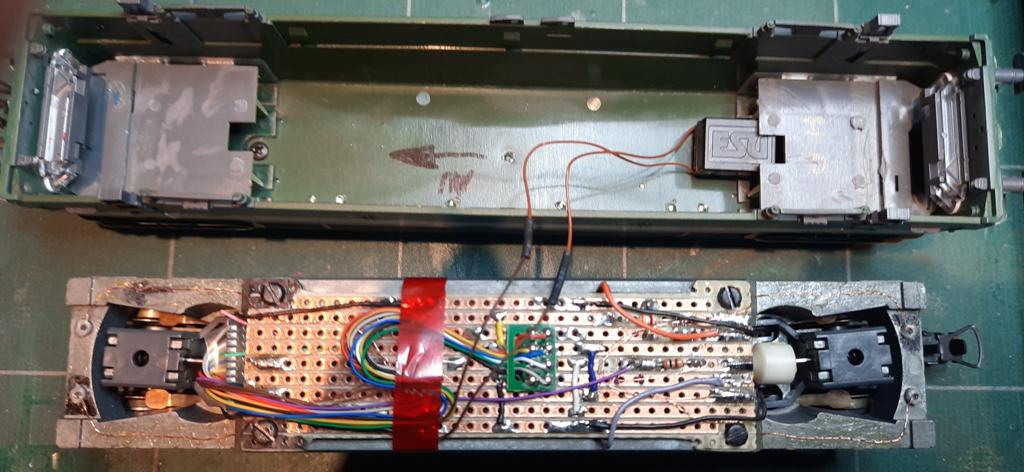

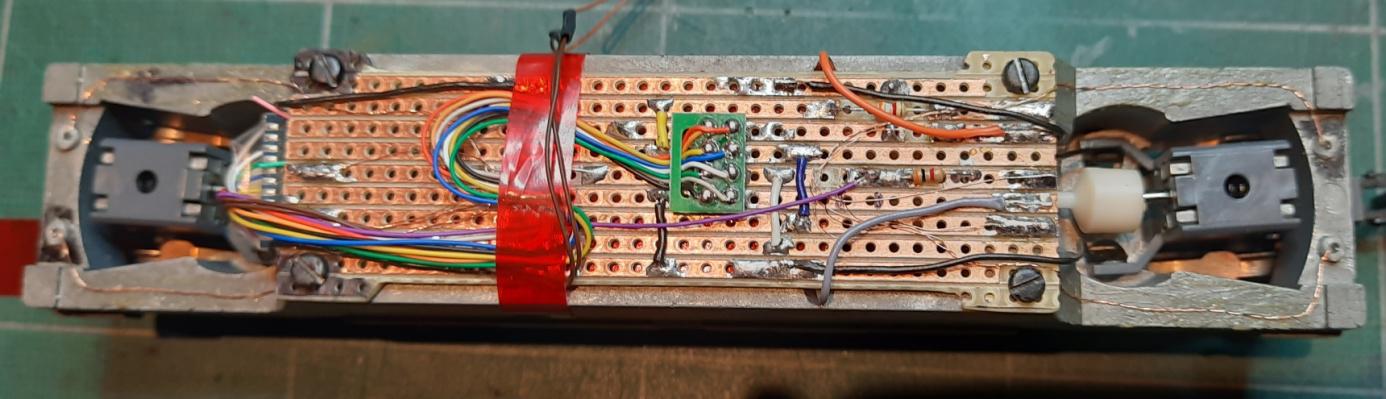

Montage de la platine et câblage
Raccordement des fils d’alimentation du moteur qui sont soudés sur les porte charbon.

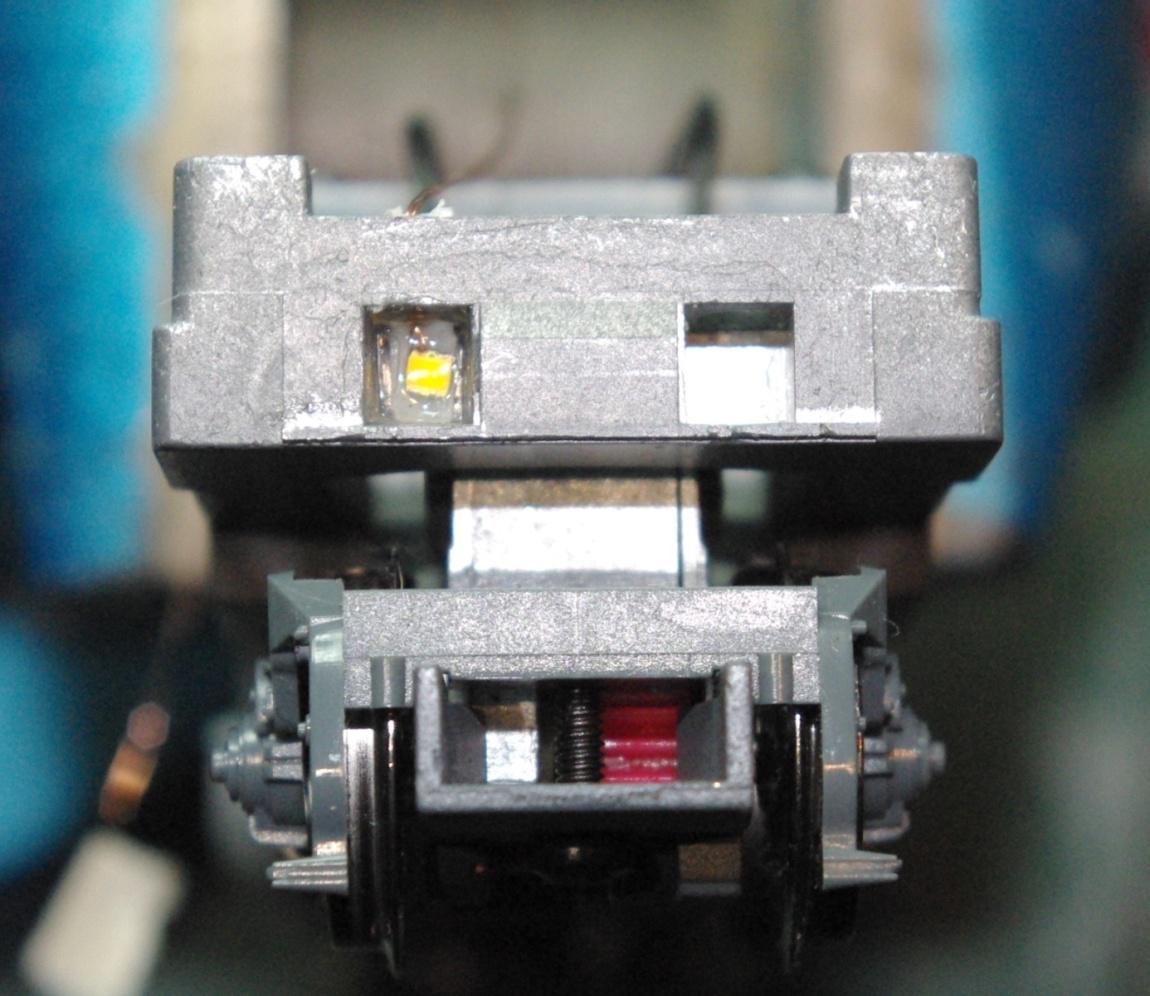

Raccordement des LED le fil émaillé est collé sur le châssis à la néoprène.

Montage final
Le HP « sucre » Dim 15 x 11 x 10 est logé entre les cloisons de la cabine

Sonorisation et réglages

Pour réaliser ces opérations on se servira du Lok Programmer de ESU:

• Chargement dans le décodeur de la bande son ESU
• Paramétrage du décodeur.

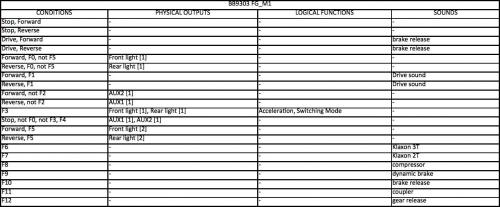

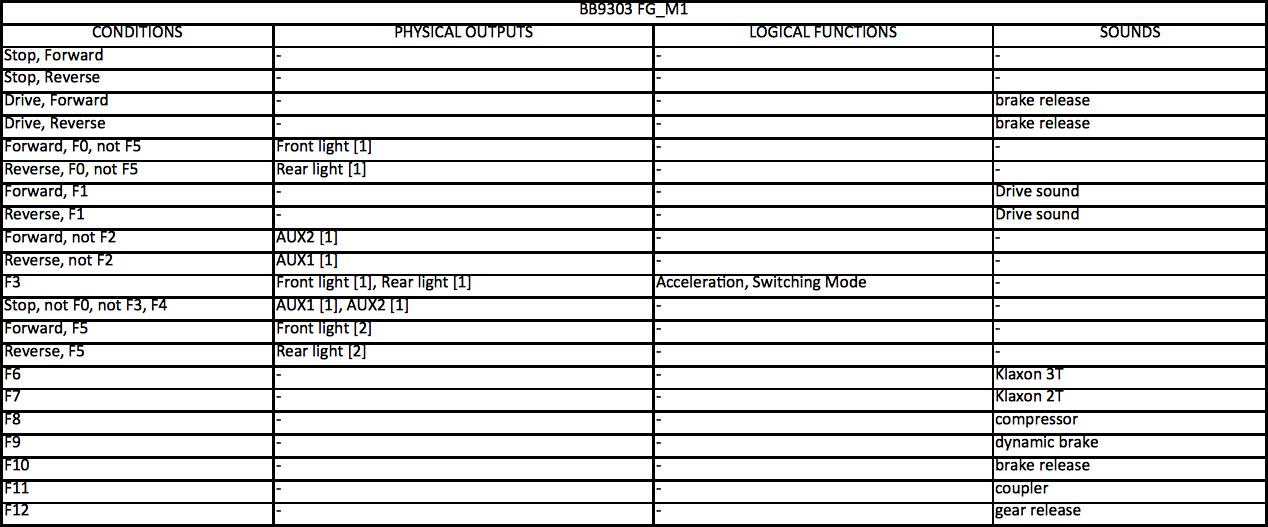

• Programmation touches de fonction
